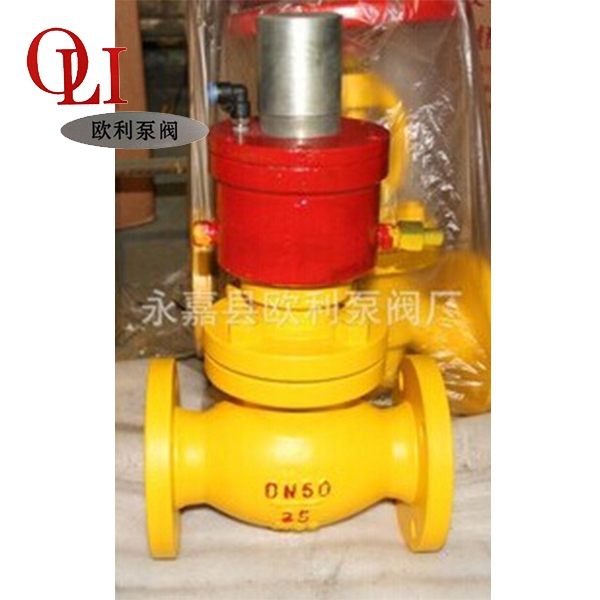

氣動氨用緊急切斷閥

發布日期：2014-11-30    點擊數：

立即咨詢

一、用途和性能規范：

本閥是一種an全保護閥，安裝在液化石油氣（燃?xì)猓?，液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚Z起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起an全保護作用。

二、電控的工作原理

本閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。

1、燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉.

2、手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.

三：主要性能規范

壓力等級 2.5/4.0Mpa 氣缸工作壓力 ≤2.0Mpa

使用溫度 -40~+80℃ 氣缸使用介質 氮?dú)鈆無水空氣

使用介質 液化氣， 熔閉時間 ±70℃

關閉時間 ≤5秒 氣缸開啟壓力 ≥0.5-0.7Mpa

四：主要零件材料

零 件 名 稱 材 料

閥 體 閥 蓋 碳 素 鋼

氣缸， 活塞 球墨鑄鐵

密封圈， O型川 聚四氟乙烯，丁晴橡膠

彈簧 50CrVA（彈簧鋼）

氣 動 緊 急 切 斷 閥 按 裝 尺 寸

DN-JIS L 大流量:升/分Max.FIoW/min

mm in

25 1" 160 160

32 1-1/4" 200 400

40 1-1/2" 200 400

50 2" 240 640

80 3" 283 1600

100 4" 305 2500

150 6" 403 3300

200 8" 502 5900
